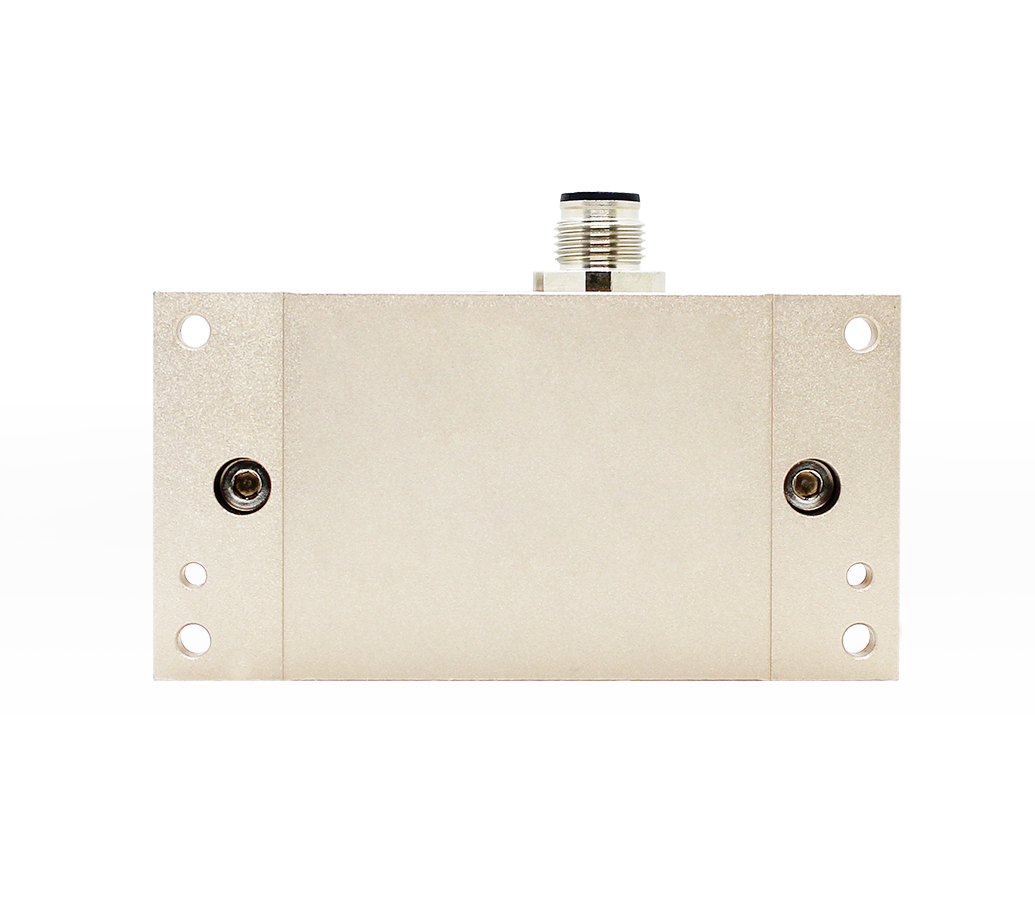

ACA616T/626T 数字型MODBUS倾角传感器

ACA616T/ACA626T是瑞芬科技在精度高的倾角平台基础上开发的一款全温补单/双轴MODBUS数字输出型倾角传感器，其优良的温度稳定性,能在-40℃~85℃的宽温环境中保持较高的测量精度、更适合长期野外设备的监测与调平。另外系统内置精度高的24it A/D差分转换器，同时通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出接口RS485、RS232、TTL可选。非接触式安装的特性使该产品具有较强的系统集成性，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的姿态倾角，使用简单，无需找回相对变化变的两个面安装。抗外界电磁干扰能力强、承受冲击震动能力强，在国内同行产品中是具有竞争优势，应用于精度要求高的工业领域。
产品特性

<div><video autoplay="autoplay" loop="loop" muted="" controls="controls" width="300" height="150">
<source src="http://cloud.video.taobao.com/play/u/null/p/1/e/6/t/1/345758797500.mp4" type="video/mp4" /></video><br />
<script>
window.onload = function() {
var video = document.getElementById("myVideo");
video.play();
};
<span id="mce_marker" data-mce-type="bookmark" data-mce-fragment="1"></span></script>
</div>
<div></div>
<div><br />★ 单/双轴倾角测量                                           ★ 量程±1～±90°可选        </div>
<div> </div>
<div>★ DC 9～36V宽电压输入                                  ★ 宽温工作-40℃～+85℃</div>
<div> </div>
<div>★ 分辨率0.001°                                                 ★ IP67防护等级</div>
<div> </div>
<div>★ 高抗振性能>2000g                                       ★ 防水航空插头</div>
<div> </div>
<div>★ 尺寸：92×48×36mm                                    ★ 输出方式RS232、RS485、RS422、TTL可选</div>
<div></div>
<div></div>
咨询详情
产品特点
★ 单/双轴倾角测量 ★ 量程±1～±90°可选

★ DC 9～36V宽电压输入 ★ 宽温工作-40℃～+85℃

★ 分辨率0.001° ★ IP67防护等级

★ 高抗振性能>2000g ★ 防水航空插头

★ 尺寸：92×48×36mm ★ 输出方式RS232、RS485、RS422、TTL可选

性能指标

ACA616T/ACA626T	条件	参数				单位
测量范围		±10	±30	±60	±90	°
测量轴		X/XY	X/XY	X/XY	X/XY	轴
分辨率		0.001	0.001	0.001	0.001	°
测量精度	@25℃	0.003	0.01	0.02	0.03	°（RMS）
零点温度系数	-40～85℃	±0.0004	±0.0004	±0.0004	±0.0004	°/℃
灵敏度温度系数	-40～85℃	≤50	≤50	≤50	≤100	ppm/℃
上电启动时间		0.5	0.5	0.5	0.5	S
响应频率	20Hz
输出速率	5Hz、15Hz、35Hz、50Hz 可设置
输出信号	RS232/RS485/RS422/TTL
通信协议	瑞芬 68协议/ MODBUS协议
电磁兼容性	依照EN61000和GBT17626
平均无故障工作时间	≥98000小时/次
绝缘电阻	≥100兆欧
抗冲击	100g@11ms、三轴向(半正弦波)
抗振动	10grms、10～1000Hz
防水等级	IP67
电缆线	标配2米长度、耐磨、宽温、屏蔽电缆线5P*5.7mm航空连接器
重量	≤220g(不含电缆线)

产品电气参数

参数	条件	最小值	典型值		最大值	单位
供电电压	标准	9	12	24	36	V
供电电压	可定制		其它电压			V
工作电流	12V		40			mA
工作电流	24V		22			mA
工作温度		-40			+85	℃
存储温度		-40			+85	℃

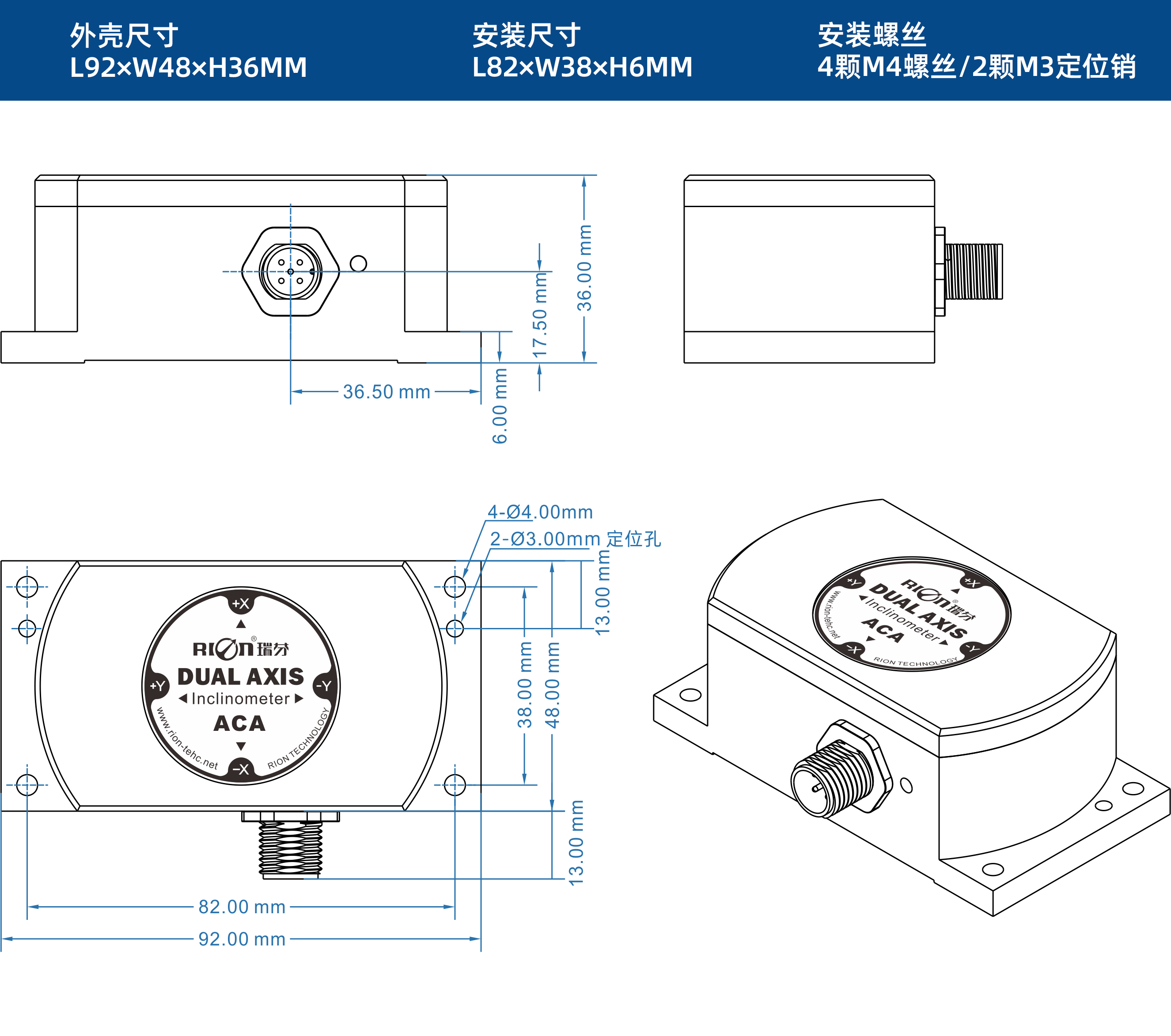

尺寸图
典型应用

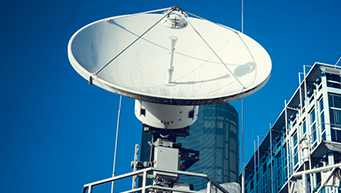

卫星天线定位

监控设备

桥梁与大坝监测

工程车辆调平

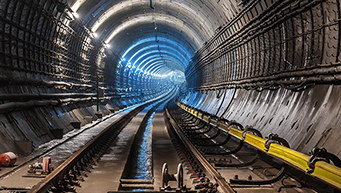

高铁铁轨监测

铁路轨距尺、轨距仪测平
